1kV挤包绝缘电力电缆

1kV挤包绝缘电力电缆是固定敷设在交流50Hz,额定电压1kv及以下的输配电线路上作输送电能用,敷设方式可以是埋地、空气中、桥架等。

一、 产品执行标准

1、GB/T 12706.1-2008 额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件 第1部分:额定电压1kV(Um=1.2kV)和3kV(Um=3.6kV)电缆

2、GB/T 19666-2005 阻燃和耐火电缆通则(仅适用于阻燃耐火电缆)

二、产品特性

1、使用条件

额定工作电压:0.6/1(1.2)kV;

电缆的敷设温度:≥0℃;

电缆导体允许的长期最高工作温度:PVC绝缘:70℃,XLPE绝缘:90℃;

短路时电缆的最高工作温度(最长5s):XLPE绝缘 250℃;PVC绝缘:截面积≤300mm²,160℃,截面积>300mm²,140℃;

电缆的最小允许弯曲半径:单芯无铠装20D,单芯有铠装15D,三芯无铠装15D,三芯有铠装12D。注:D为电缆实际外径。

2、结构要求

1kV挤包绝缘电力电缆的基本结构由导体、绝缘层、保护层三部分组成。

1) 导体

导体采用用铜线或铝线绞制而成,符合GB/T 3956-2008标准要求。导体是电力电缆的导电部分,用来输送电能

2) 绝缘

绝缘采用PVC或XLPE挤出。将线芯与大地以及不同相的线芯间在电气上彼此隔离,保证电能输送。

3) 外护套

外护套为PE或PVC,也可根据客户要求提供阻燃、防白蚁、低烟低卤阻燃、低烟无卤阻燃等材料。作用是保护电力电缆免受外界杂质和水分的侵入,以及防止外力直接损坏电力电缆。

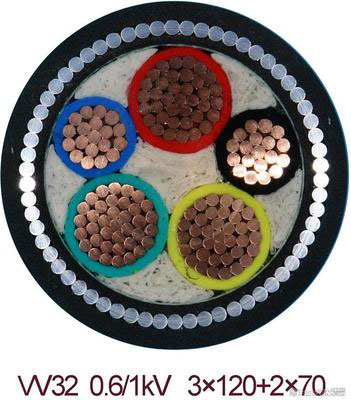

三、1kV挤包绝缘电力电缆结构图,如下。

阳谷电缆集团阳谷电缆集团

四、1kV挤包绝缘电力电缆型号说明

产品代号 (省略)

特性代号 WDZ-低烟无卤阻燃;ZA(ZB、ZC)-阻燃(A、B、C)级;NH-耐火;

导体材料代号

第2种铜导体-(T)省略;第5种铜导体-R;铝导体-L

绝缘材料代号

YJ-交联聚乙烯绝缘;V-聚氯乙烯绝缘; E-乙丙橡胶绝缘; EY-硬乙丙橡胶绝缘

护套材料代号

V-聚氯乙烯护套;Y-聚乙烯或聚烯烃护套;F-弹性体护套; Q-铅套

铠装材料代号

2-双钢带铠装;3-细圆钢丝铠装;4-粗圆钢丝铠装; 6-(双)非磁性金属带铠装;7-非磁性金属丝铠装

外护套材料代号

2-聚氯乙烯护套;3-聚乙烯或聚烯烃护套;4-弹性体护套

常见型号

型号

名称

敷设场合

铜芯

铝芯

YJV

YJLV

交联聚乙烯绝缘聚氯乙烯护套电力电缆

可敷设在室内、隧道及管道中

YJY

YJLY

交联聚乙烯绝缘聚乙烯护套电力电缆

YJV22

YJLV22

交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

适应埋地敷设、不适应管道内敷设

YJV23

YJLV23

交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆

YJV32

YJLV32

交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆

敷设在江河或浅海的河床上,作为跨越江河或石油、天然气平台间的联线,也用于陆上高落差地区。

YJV33

YJLV33

交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆

YJV42

YJLV42

交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆

YJV43

YJLV43

交联聚乙烯绝缘粗钢丝铠装聚乙烯护套电力电缆

VV

VLV

聚氯乙烯绝缘聚氯乙烯护套电力电缆

可敷设在室内、隧道、管道、电缆沟、易燃及严重腐蚀地方、不能承受机械外力作用。

VY

VLY

聚氯乙烯绝缘聚乙烯护套电力电缆

可敷设在室内、管道、电缆沟及严重腐蚀地方、不能承受机械外力作用。

VV22

VLV22

聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

可敷设在室内、管道、地下及严重腐蚀地方、不能承受拉力作用。

VV23

VLV23

聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆

可敷设在室内、管道、地下及严重腐蚀地方、不能承受拉力作用。

VV32

VLV32

聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆

可敷设在地下、竖井、水中及严重腐蚀地方、不能承受大拉力作用。

VV33

VLV33

聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆

可敷设在地下、竖井、水中及严重腐蚀地方、能承受大拉力作用。

VV42

VLV42

聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆

可敷设在地下、竖井及严重腐蚀地方、能承受大拉力作用。

VV43

VLV43

聚氯乙烯绝缘粗钢丝铠装聚乙烯护套电力电缆

可敷设在地下、竖井及严重腐蚀地方、能承受大拉力作用。
